硅膠模具在所有模具中是制作最為簡(jiǎn)單快速的一種了，也是目前用于產(chǎn)品快速翻模最受歡迎的一種模具。下面就教大家一種簡(jiǎn)單易學(xué)的硅膠模具制作方法。


1.為了保證母模尺寸的精準(zhǔn)度，我們可以用小刀進(jìn)行修飾，去掉母模的加工毛刺及支撐物。為了更好的脫模，在母模表面噴上脫模劑（凡士林），注意深孔及窄槽也要碰到，防止出現(xiàn)粘模。然后確定好分模線，并做好標(biāo)記。


2. 將母模固定放置在模框正中間的位置。（用木板或硬紙板都可以制作?？?，小孩玩的積木也可以，但?？虻拿芊庑砸?，防止倒入的硅膠溢出）。



3. 把模具硅膠按廠家給出的重量比例將硅膠與固化劑進(jìn)行稱量混合攪拌均勻，加成型硅膠配比為1:1，縮合型配比為：100:2-2.5。



4. 將攪拌好的硅膠放入抽真空機(jī)進(jìn)行抽正空排氣泡處理，大概10分鐘左右即可，時(shí)間太久會(huì)產(chǎn)生交聯(lián)固化反應(yīng)。沒(méi)有抽真空機(jī)的可以延長(zhǎng)固化時(shí)間，使硅膠自然排泡，但效果不是很理想哦。

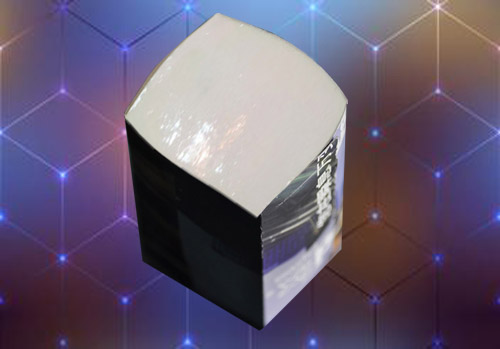

5. 把抽過(guò)真空的硅膠緩慢倒入模框內(nèi)，使其完全覆蓋住模種，然后靜等固化即可。一般室溫最佳固化溫度為20-30度，如溫度低于零度可以放入烤箱中進(jìn)行加溫固化。

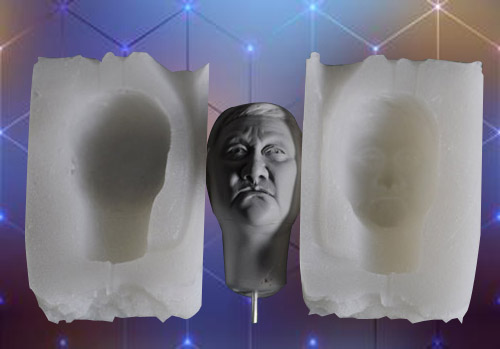

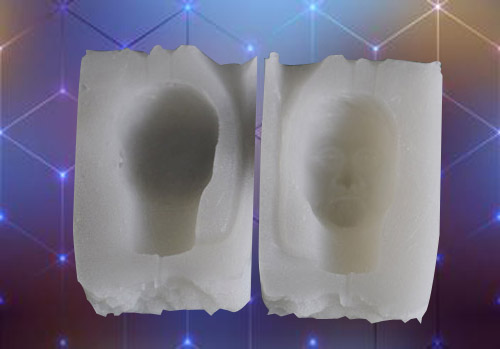

6. 等硅膠完全固化后，找到分模線進(jìn)行取模，確保母模是在無(wú)受外力或少受外力下進(jìn)行脫模，防止硅膠模具因受力過(guò)大變形。最后進(jìn)行模具周圍邊緣多余修剪，至此一個(gè)硅膠模具制作完成。



提示：硅膠模具制作好后放置24小時(shí)后再使用，這樣模具使用能達(dá)到最理想的效果。
