室溫硫化硅膠通常是雙組份硅膠一種固化成型方式，硅膠在制作過(guò)程中固化方式有兩種，一種是室溫硫化，另一種是加溫硫化，兩種硫化方式區(qū)別主要在于溫度和濕度控制。顧名思義室溫硫化硅膠就是在現(xiàn)有室內(nèi)環(huán)境中，硅膠通過(guò)催化劑來(lái)進(jìn)行引發(fā)固化過(guò)程。加溫硫化硅膠在使用時(shí)需要加熱到一定溫度才能由液體硅膠變化成固體硅膠，加溫硫化目的是為了節(jié)省硅膠固化時(shí)間。
     室溫硫化硅膠分類有哪些？
     室溫硫化硅膠可分為縮合型和加成型?？s合型室內(nèi)硫化硅膠通常是我們常見(jiàn)工業(yè)級(jí)硅膠，在制作過(guò)程硅膠和固化劑配比為100：2-3，雙組分縮合型室溫硫化硅膠的硫化時(shí)間主要取決于固化劑的類型、用量以及溫度。固化劑用量越多硫化越快，同時(shí)擱置時(shí)間越短。在室溫下，3-5小時(shí)能固化，但是為了使得硅膠產(chǎn)品達(dá)到最理想狀態(tài)宏圖建議如果模具硅膠擱置24小時(shí)，再投入生產(chǎn)。加成型室內(nèi)硫化硅膠就是食品級(jí)硅膠，在制作過(guò)程硅膠和固化劑的配比為1：1。其它條件和方式與縮合型室內(nèi)硫化硅膠相同。
     雙組分室溫硫化硅膠可在-65～250℃溫度范圍內(nèi)長(zhǎng)期保持彈性，并具良好的電氣性能和化學(xué)穩(wěn)定性， 能耐水、耐臭氧、耐老化，廣泛應(yīng)用于灌封和制模材料。在電子、電器元件用室溫硫化硅膠涂覆、灌封后，具有防潮、防腐、防震等保護(hù)作用。雙組分室溫硫化硅膠固化后具有防粘、縮率極小、耐酸、使用壽命長(zhǎng)，廣泛應(yīng)用于制造軟模具，如磚雕，水泥，樹(shù)脂，手工皂，蠟燭，仿真人，假肢等硅膠模具。室內(nèi)硫化硅膠操作比配宏圖硅膠專業(yè)技術(shù)在線為您解答。

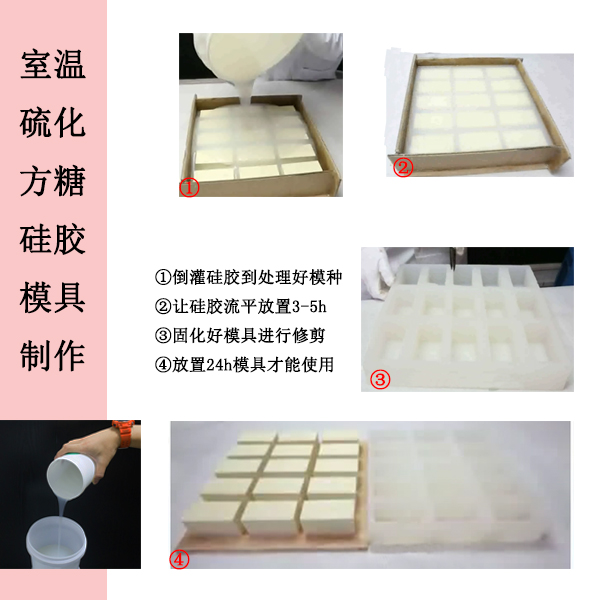

室溫硫化硅膠模具操作
