硅橡膠是有有機(jī)物，硅橡膠是有機(jī)硅模具膠中應(yīng)用較為廣泛的一類，主要使用氣相二氧化硅來増強(qiáng)，而且粒徑非常小(20100nm)，不易均勻分散在生膠中。其尋求補(bǔ)強(qiáng)效果好、價(jià)格低廉的填料是當(dāng)前硅橡膠模具的一個(gè)熱點(diǎn)。
       室溫硫化硅橡膠可以分為單組分室溫硫化硅橡膠和雙組份室溫硫化硅橡膠，而雙組份又分為雙組份縮合室溫硫化硅橡膠和雙組份加成型室溫硫化硅橡膠。
       單組分室溫硫化硅橡膠是硅橡膠中主要產(chǎn)品之一。通常由基礎(chǔ)聚合物、交聯(lián)劑、催化劑、填料及添加劑等配制而成。在空氣中水分作用下，交聯(lián)劑為R-SiO與端基為羥基的線型有機(jī)硅縮合為交聯(lián)結(jié)枃，進(jìn)而發(fā)生硫化反應(yīng)，R通常為肢基、肟基、烷氧基、酞胺基、酮基的硅烷。產(chǎn)品通常封裝在軟管中，使用時(shí)提高溫度，即可恢復(fù)催化劑的活性，接觸空氣后能自行硫化成彈性體，同時(shí)放出小分子。硫化膠一般能在60+200℃溫度范圍長(zhǎng)期使用，并具有優(yōu)良的化學(xué)穩(wěn)定性、耐老化，對(duì)多種金屬及非金屬材料有良好的粘接性。主要用作密封劑和粘合劑，包封材料絕緣、防潮、防震作為半導(dǎo)體器件的表面保護(hù)材料;也可應(yīng)用于各種電子元器件及電氣設(shè)備的涂覆等方面。

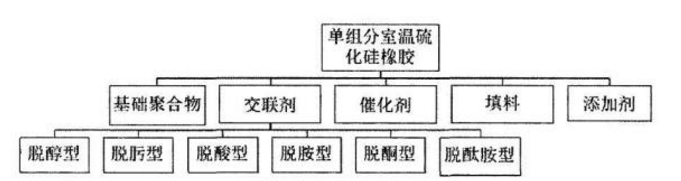

圖1 單組分室溫硫化硅橡膠組成圖

       縮合型室溫硫化硅橡膠( Condensation RTV Silicone Rubber)簡(jiǎn)稱C-RTV，是羥基封端、Si-O鏈為骨架的高分子彈性體，通常以聚二甲基硅氧烷為基礎(chǔ)聚合物，多官能硅烷或硅氧烷為交聯(lián)劑及催化劑的作用下，在室溫下混勻即可發(fā)生縮合反應(yīng)，形成三維網(wǎng)狀彈性體。為制備特殊性能的硅膠模具膠，添加功能性助劑，如：阻燃性填料、導(dǎo)電性填料、顏料、導(dǎo)熱性填料、增粘劑、增塑劑、發(fā)泡劑、防污劑、表面活性劑等。C-RTV的硫化反應(yīng)是通過催化劑來進(jìn)行引發(fā)。交聯(lián)劑和催化劑必須分開包裝，通常是將硅生膠、交聯(lián)劑及填料作為一個(gè)組分包裝，催化劑作為另一個(gè)組分包裝，也可以采用其它的組合方式。硫化時(shí)間主要取決于催化劑的用量、溫度及類型。催化劑用量越多固化時(shí)間越短，同時(shí)擱置時(shí)間越短。C-RTV在室溫下完全硫化需要一天左右的時(shí)間，通過使用硫化促進(jìn)劑可顯著提高其固化速度。縮合型室溫硫化硅橡膠可在65℃~250℃溫度范圍內(nèi)長(zhǎng)期保持彈性，并具有良好的仿真性、脫模性、優(yōu)異的柔初性、極強(qiáng)的抗撕裂強(qiáng)度，用法比較簡(jiǎn)單，工藝適用性強(qiáng)。因此，廣泛用作制模材料。

圖2 二甲基硅氧烷結(jié)構(gòu)式
       加成型室溫硫化硅橡膠(A-RTV)通常以一種含乙烯基的聚硅氧烷為基礎(chǔ)聚合物，含氫硅氧烷為交聯(lián)劑，在催化劑存在下，于常溫或中溫下發(fā)生交聯(lián)反應(yīng)，反應(yīng)過成中不放出小分子。由于在硫化過程中不產(chǎn)生小分子，且內(nèi)部和表面同時(shí)硫化，因此A-RTV在硫化過程中，不產(chǎn)生收縮，尺寸穩(wěn)定性很高，線收縮率極小且透明性好同時(shí)具有良好的化學(xué)穩(wěn)定性、無腐蝕性、機(jī)械強(qiáng)度高，卓越的抗水解穩(wěn)定性，良好的低壓縮形變、以及硫化速度可以用溫度來控制等優(yōu)點(diǎn)。因此是一種優(yōu)良的制模材料。

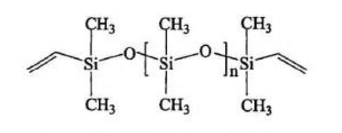

圖3 乙烯基封端的聚二甲基硅氧烷結(jié)構(gòu)式


硅橡膠應(yīng)用
